一、執行標準：GB20031-2005

液上噴射泡沫滅火系統（以下簡稱泡沫系統），是將泡沫噴入燃燒液體表面形成泡沫層或一層膜的低倍數泡沫滅火系統。

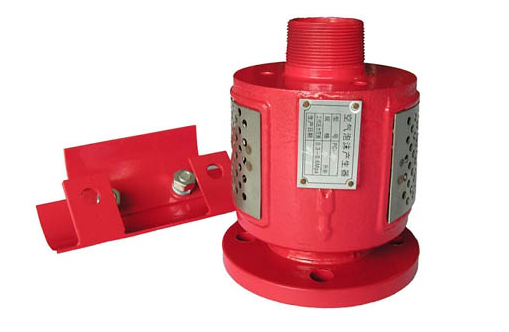

液上噴射空氣泡沫產生器（以下簡稱產生器），是泡沫系統中產生和噴射泡沫的關鍵消防設備。

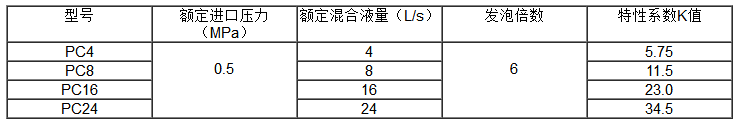

二、性能參數

產生器進口壓力范圍是P：0.3～0.5MPa

混合液流量Q：Q=K·√P(Q:L/s、P:MPa)

產生器適合配用：3%和6%各種類型泡沫液

三、安裝

1、由殼體、噴管組（自制）、導板組等構成的橫式產生器，是固定安裝在甲、乙、丙類液體儲罐上部使用的液上噴射泡沫設備。

2、產生器應水平安裝在儲罐壁上部，不宜安裝在儲罐頂部。安裝時導板組上的罩板朝下，不宜側裝。用于外浮頂儲罐時，應安裝在儲罐頂端的泡沫導流罩上。安裝產生器時應先在儲罐壁上開孔，儲罐上部要留有足夠的空間，產生器進口要高于儲罐存液面線一定尺寸，以免影響泡沫質量及泡沫形成，并防止液體從產生器口流出。

3、產生器安裝步驟：

a、儲罐外安裝導板組和噴管組步驟:

① 將墊片及連接法蘭用螺栓和螺母先固定在儲罐壁上。

② 將導板組拆開，先將上導板從開孔伸入儲罐內套在安裝導板組的螺栓上并擰緊螺母固定后，再將下導板伸入儲罐內與上導板組裝起來擰緊螺母。

③ 將儲罐內壁上的所有螺母擰緊后，再將墊片裝在連接法蘭上，然后將噴管組的噴口法蘭與連接法蘭對接緊固螺母。

b、將殼體與噴管組進行法蘭聯接；

c、將整個產生器通過螺紋接口與系統接起來。

四、安裝注意事項：

1、如果使用產生器用于撲救水溶性甲、乙、丙類液體火災，導板組不適用，而應換成其它合適的緩沖裝置（如降落槽、泡沫溜槽等）。

2、產生器的噴嘴不能被雜物堵塞。在泡沫系統安裝完畢進行噴水試驗前，可將噴嘴拆下，密封玻璃處用鐵板擋住，然后對管道進行沖洗，待確保管道中無雜物后再將噴嘴裝好，然后進行泡沫系統調試。

3、為防止儲罐內氣體從產生器處外泄，在產生器殼體組出口端裝有密封玻璃。密封玻璃一面有易碎劃痕，有劃痕面應朝出口方向安裝。密封玻璃受到0.02MPa壓力混合液沖擊時將破碎。密封玻璃應在泡沫系統調試后再安裝。每使用一次或其它原因造成密封玻璃損壞，應及時更換。

4、產生器殼體組裝有不銹鋼材料制成的防雨罩和防雜物進入的濾網，安裝時不應漏裝。

5、產生器也可用于向儲罐防護堤內噴射泡沫撲救防護堤內流淌火災。安裝在防護堤外使用時，應安裝在能使泡沫液流淌至燃燒液面的擋板上。

6、產生器安裝在直徑較小的儲罐壁上，連接法蘭平面與儲罐壁圓弧面連接處有密封困難時，可以采取增加墊片或?qū)⑦B接法蘭焊接在儲罐壁上的辦法。

7、 特殊情況下產生器的安裝應本著不影響產生器性能為原則，如噴管組的直徑可稍大但不要小，長度可稍長不要短；導板組或其他緩沖裝置只能有不能無。導板組改換成其他緩沖裝置時，其與儲罐壁連接方式應按緩沖裝置的結構具體確定，其要求應滿足前面所述的原則。

8、為保證產生器的安全，應在產生器下設有支架等。由于發生火災時可能產生儲罐破裂或變形而使產生器及管道遭到損壞。為減輕損壞，應在產生器進口管道中安裝一段能起緩沖作用的金屬軟管或采取其他措失。
